адсорбционный осушитель REMEZA RED 81











Адсорбирующий осушитель сжатого воздуха REMEZA RED 81 широко применяется в медицинской, фармацевтической, электронной, пищевой промышленности и других трудоемких производствах. Данный тип осушителей, полностью удаляет влагу из сжатого воздуха под давлением, конденсирующуюся при температурах до -70. Это также позволяет эксплуатировать пневмомагистрали при отрицательных температурах, так как в проходящем по ним сжатом воздухе не содержится влага.
Конструктивно, адсорбный осушитель REMEZA RED 81 состоит из 2-х, параллельно расположенных друг к другу колонн, наполненных адсорбентом и панели управляющей электроники. Осушение воздуха осуществляется следующим процессом: сжатый воздух подается в одну из колонн, где происходит процесс впитывания влаги адсорбентом, во второй колонне происходит процесс регенерации, т.е. удаление влаги за счет подаваемого воздуха. На процесс регенерации уходит до 15% производимого компрессором воздуха.
Также необходимо учитывать рекомендации производителя REMEZA по условиям эксплуатации осушителя: температура сжатого воздуха на входе не должна превышать + 35°С, температура окружающей среды не более + 50°С и не менее +1°С и рабочее давление 7 бар. При других условиях, для расчета производительности и точки росы, необходимо использовать охладители воздуха или руководствоваться поправочными коэффициентами.

Осушитель воздуха Remeza RED 81  - осушитель адсорбционного типа позволяет удалять конденсат (влагу) из пневмолинии, благодаря чему удается избежать ржавчины, коррозии и продлить срок службы подключаемого пневмоинструмента. Посредством адсорбционной осушки вырабатывается сухой сжатый воздух, при этом устраняется риск загрязнения сжатого воздуха парами остаточного содержания масла. Процесс осушки с точками росы от – 40°C до – 70°C, в зависимости с сферы применения, гарантирует выработку сухого и чистого воздуха, который будет отвечать самым строгим эксплуатационным требованиям.
Технические особенности:
• Рабочее давление: 7 бар;
• Температура сжатого воздуха на входе: +35 Сº;
• Точка росы: -40 Сº;
• Высокая надежность и энергоэффективность;
• Низкие эксплутационные расходы;
• Долговечность сорбента;
Осушители воздуха Remeza серии RED обладают рядом отличительных особенностей:

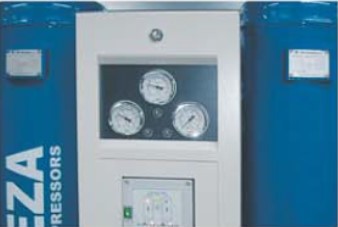

Визуальный контроль процесса осушки с помощью трех манометров
Высокоэффективные глушители с встроенным предохранительным клапаном

Дополнительные опции:
- Контроллер управления точкой росы (опция Е);
- Максимальное  рабочее давление 16 бар (опция P2);
- Точка росы - 70 Сº (опция H1);
- Специальное напряжение (по запросу);
- Комплект фильтров: на входе 0,01 мкм, а выходе 1 мкм.;
Принцип работы:
Стадия осушки:
Влажный воздух, поступающий из компрессоров, проходит через впускные фильтры (1), которые удаляют масло, поступает в колонну A. Содержащийся в ней сорбент адсорбирует молекулы водяного пара. По истечению определенного периода времени (отсчитываемого таймером) или переменных интервалов времени (фиксируемых датчиком) 3-ходовой клапан (2) направляет воздушный поток из колонны A в колонну B, которая начинает выполнять функцию активной колонны.
Стадия регенерации:
На стадии осушки в колонне A часть осушенного воздуха уходит в верхнюю часть колонны B, высушивая при этом из осушающего материала, поглощенный им водяной пар. На этой стадии колонна B сообщается с атмосферой, пропуская через себя поток продувочного воздуха. Глушители на (3) на выпускном патрубке обеспечивают бесшумную работу агрегата.
Стадия нагнетания давления:
Как только стадия осушки завершится, в колонне B создается давление, 3-ходовой клапан (2) снова изменяет направление потока воздуха.
